Cơ cấu lắp kính ngắm lên súng AK bằng lực ma sát

25/08/2012 16:28 Theo QĐND
Nhóm nghiên cứu thuộc Bộ môn Khí tài quang, Khoa Vũ khí (Học viện Kỹ thuật quân sự) và Nhà máy Z199 (Tổng cục Công nghiệp quốc phòng) đã nghiên cứu thiết kế, chế tạo thành công bộ gá rời lắp kính ngắm quang và quang-điện tử lên súng tiểu liên AK

Nhóm nghiên cứu thuộc Bộ môn Khí tài quang, Khoa Vũ khí (Học viện Kỹ thuật quân sự) và Nhà máy Z199 (Tổng cục Công nghiệp quốc phòng) đã nghiên cứu thiết kế, chế tạo thành công bộ gá rời lắp kính ngắm quang và quang-điện tử lên súng tiểu liên AK bằng lực ma sát mà không cần can thiệp vào súng. Bộ gá được chế tạo từ hợp kim nhôm và có cấu tạo gồm: Rãnh mang cá, bu-lông, đai ốc và thanh lắp kính quang học (có gân để tăng độ cứng vững, chống lại lực uốn). Bộ gá được bám chắc vào thân hộp khóa nòng của súng bằng lực ép của 4 bu lông. Để thước ngắm cơ khí vẫn hoạt động bình thường khi lắp bộ gá, trên thân bộ gá được thiết kế một rãnh đủ lớn để có thể kéo thước ngắm. Khi sử dụng chỉ cần lắp cơ cấu lên súng, siết đều 4 bu lông cho đến khi chặt và tiến hành lắp khí tài quang và quang-điện tử lên súng.

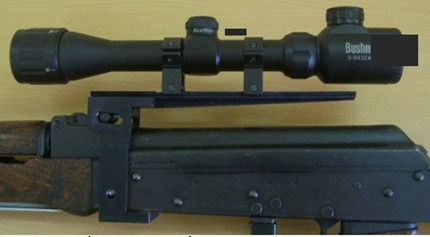

Ảnh minh họa

Các loại súng AK được trang bị trong các đơn vị bộ binh hiện nay cơ bản không được đồng bộ kính ngắm, nên không có cơ cấu chuyên dùng để lắp kính ngắm. Để tăng độ chính xác bắn, đã có nhiều công trình nghiên cứu nhằm chế tạo cơ cấu gá lắp kính ngắm lên súng tiểu liên AK. Trước đây, nhóm nghiên cứu của Học viện Kỹ thuật quân sự đã nghiên cứu giải pháp lắp kính ngắm lên súng tiểu liên AK có can thiệp vào súng (lắp thêm rãnh mang cá lên trên nắp hộp khóa nòng). Ưu điểm của phương pháp này là liên kết giữa rãnh mang cá và nắp hộp khóa nòng rất chắc chắn, trục quang học của kính ngắm song song với trục nòng súng. Tuy nhiên, nhược điểm của giải pháp là khi bắn, toàn bộ nắp hộp khóa nòng lùi về sau do liên kết phần trước và phần sau của nắp hộp khóa nòng với thân súng có khe hở, dẫn đến trục quang học của kính ngắm không ổn định. Để khắc phục nhược điểm trên, nhóm tác giả sử dụng thêm bu-lông, đai ốc làm cho nắp hộp khóa nòng tỳ chặt vào gờ hạn chế phía sau, bảo đảm kính ngắm ổn định khi bắn. Tuy nhiên, nhược điểm là vẫn phải can thiệp vào nắp hộp khóa nòng để lắp rãnh mang cá và các bu-lông, đai ốc hãm.

Với cơ cấu gá lắp bằng lực ma sát, khí tài quang học được lắp chắc chắn lên súng mà không phải can thiệp vào kết cấu của súng, do đó không làm ảnh hưởng đến tính năng cơ bản của súng, bộ đội vẫn có thể ngắm bắn bằng phương pháp thông thường, bảo đảm độ trúng và độ chụm. Thiết bị sử dụng đơn giản, tiện lợi cho việc huấn luyện xạ kích. Sản phẩm được cơ quan chức năng đánh giá cao.
