Hàng độc: Đập hộp máy chủ IBM System xSeries x3850x5

Các thông số cấu hình chính của dòng máy chụp trong bài viết này là: x3850 X5, 2xXeon 4C E7520 95W 1.86GHz/18MB, SR BR10i, 2x1975W p/s, Rack; 32GB (8x4GB, Quad Rankx8) PC3-8500 CL7 ECC DDR3 1066MHz LP RDIMM; 04 x IBM 500GB 2.5in SFF Slim-HS 7.2K 6Gbps NL SAS ; 01 x IBM 50 GB 2.5in Slim-HS SATA SSD; 01 x IBM UltraSlim Enhanced SATA Multi-Burner.

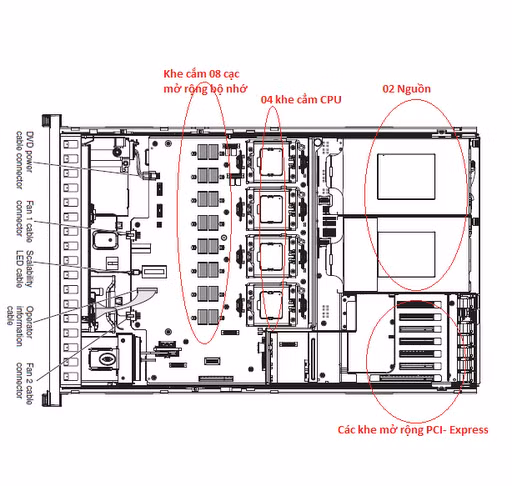

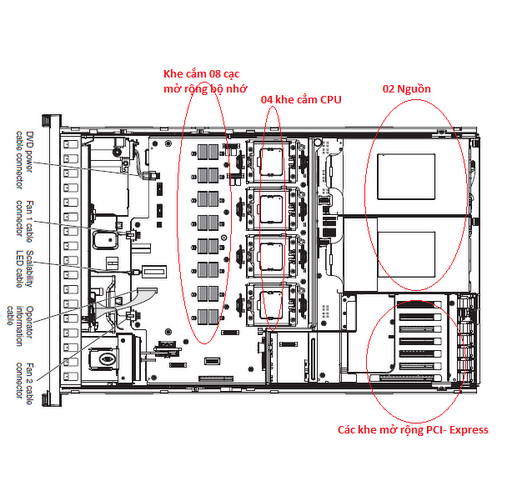

Sơ đồ khối mặt phẳng của IBM x3850x5

Ngay sau khi mở nắp thùng

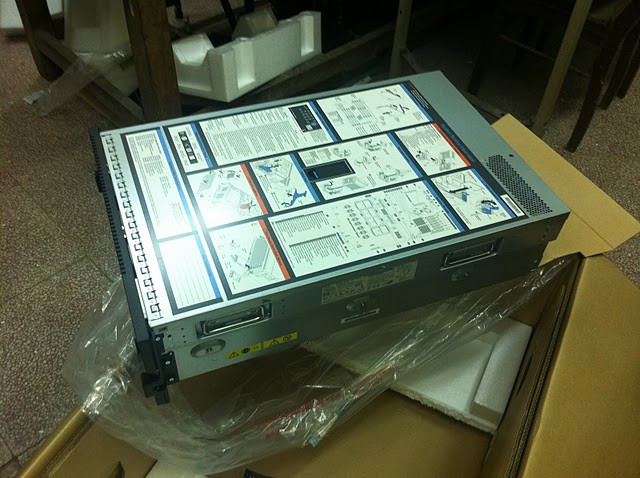

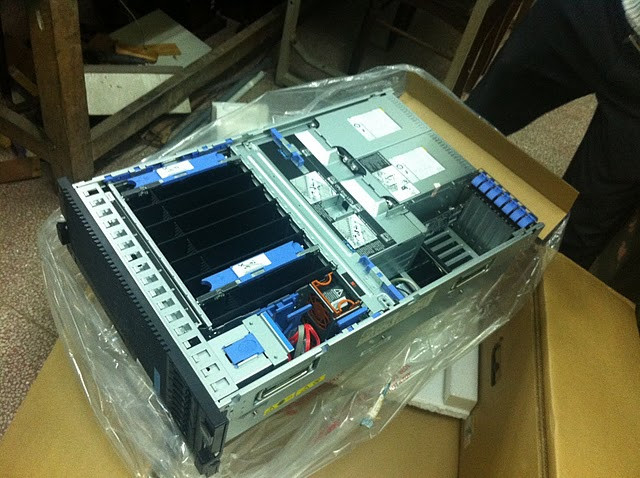

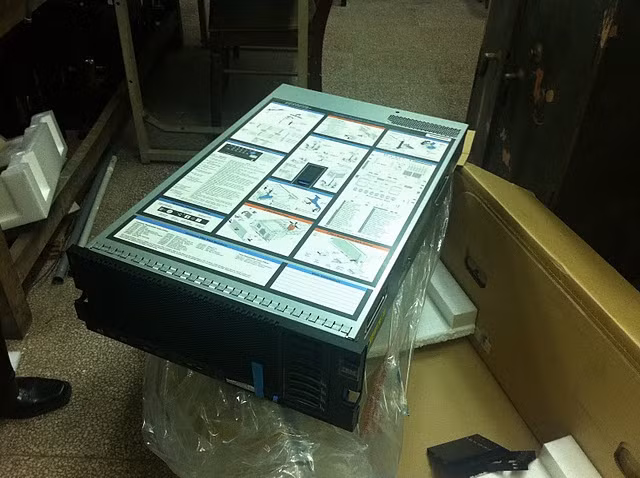

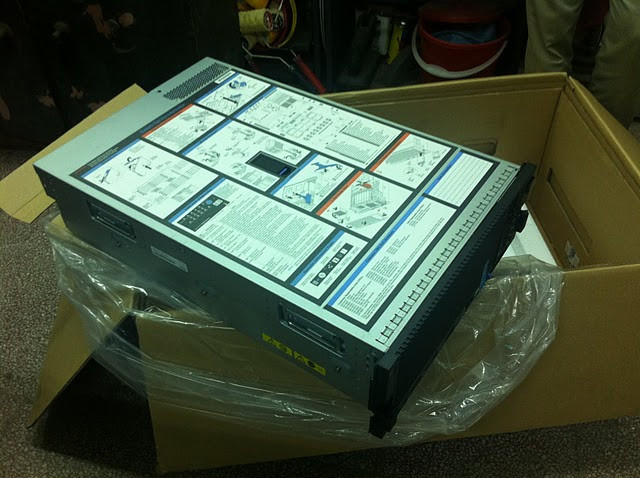

IBM x3850x5 Nhấc lên khỏi lòng thùng

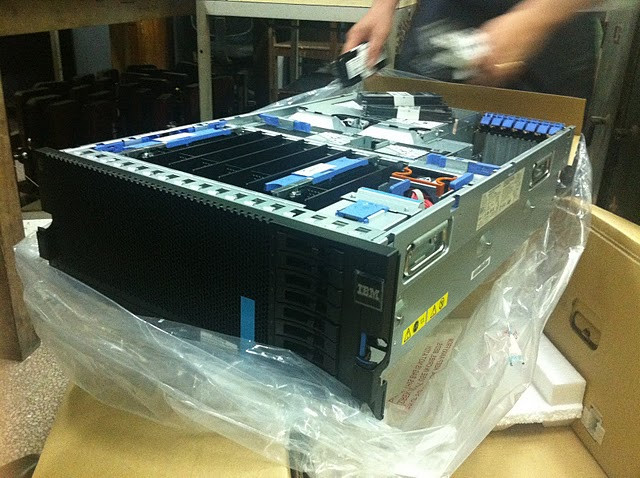

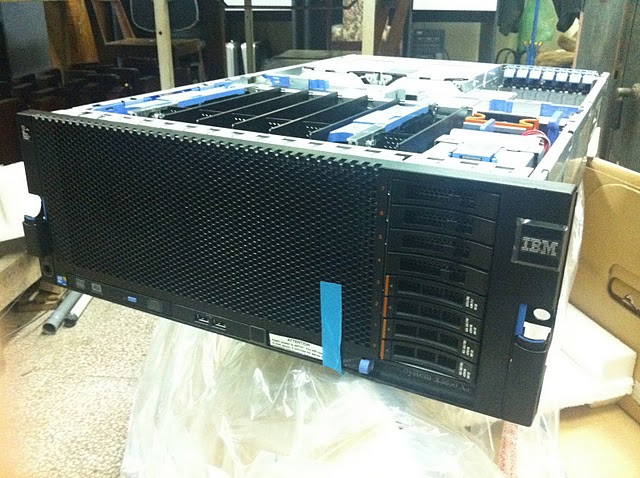

IBM x3850x5 nhìn từ phía trước khi mở vách trên

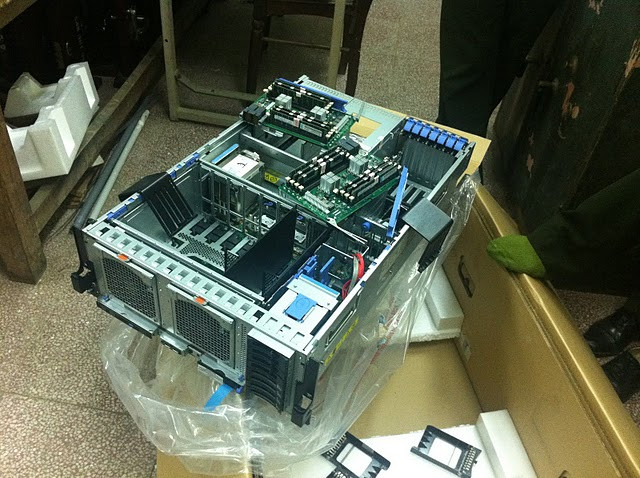

IBM x3850x5 nhìn tổng thể từ trên xuống các góc

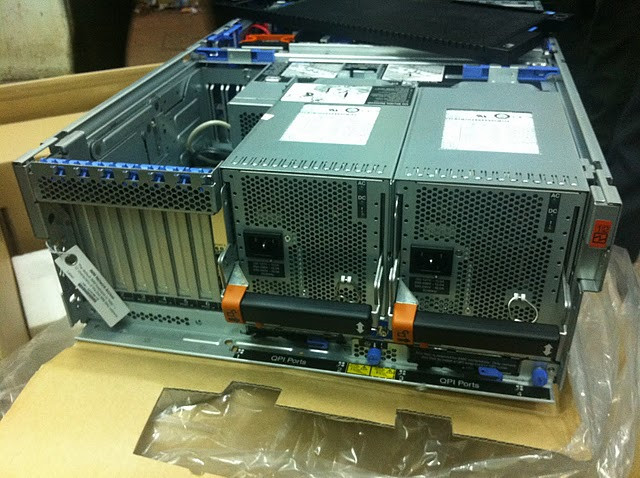

IBM x3850x5 nhìn sát mặt sau

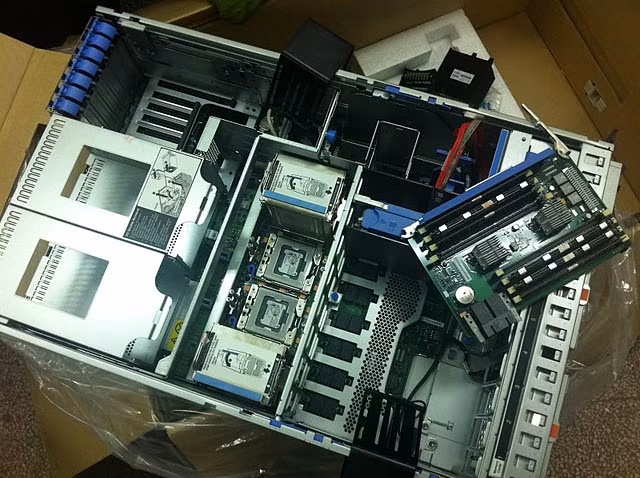

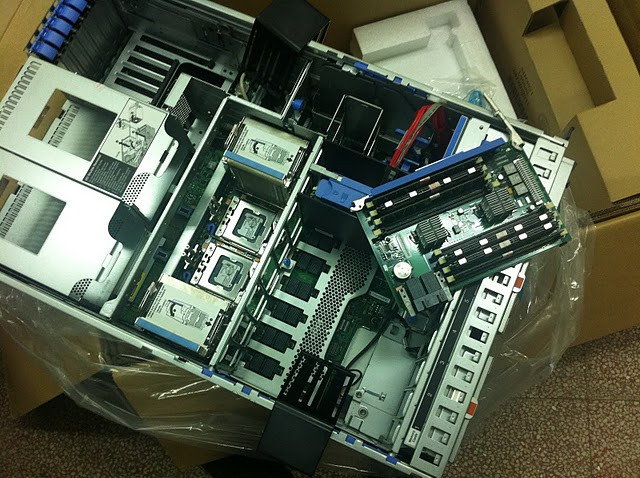

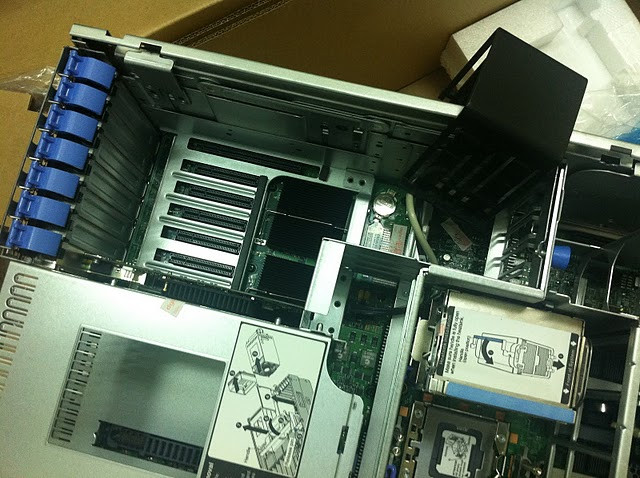

IBM x3850x5 chi tiết bên trong máy

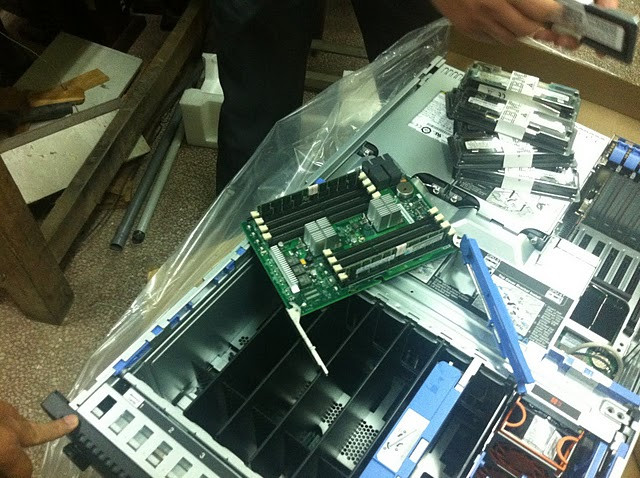

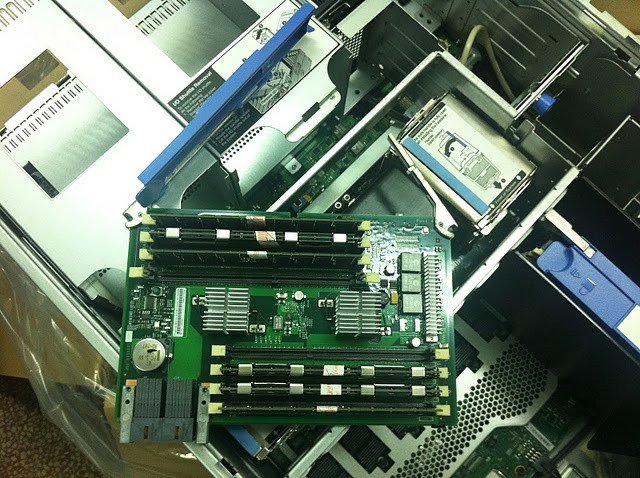

Cạc mở rộng Bộ nhớ trong DDR-3 RDIMM (Memory expansion card). Mỗi Cạc mở rộng bộ nhớ trong này cắm được tối đa 08 khe RAM, mỗi máy x3850x5 cắm được 08 cạc này. So với x3650M3 dùng được tối đa 288GB Bộ nhớ trong thì x3850x5 quả là khủng khiếp về khả năng mở rộng bộ nhớ trong(gấp gần 11 lần x3650M3); X3650M3 tối đa 288GB RAM = 18 khe cắm RAM (RDIMM) X3850x5 tối đa 3TB RAM = 64 khe cắm RAM (08 Cạc mở rộng RAM x 08 khe cắm) + 32 khe cắm RAM (01 Module mở rộng RAM x 32 khe cắm)

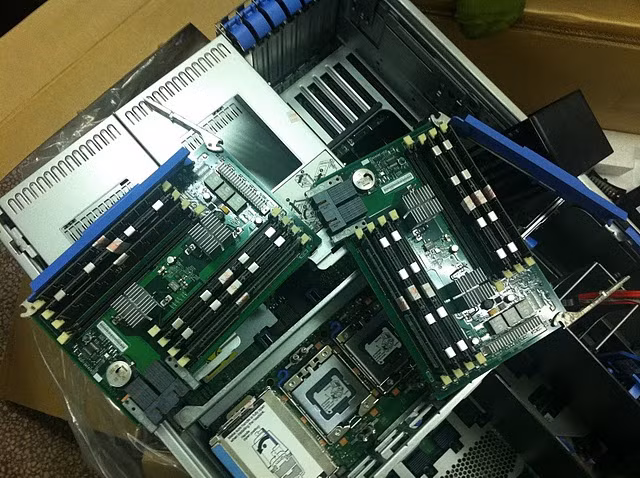

02 Cạc mở rộng Bộ nhớ trong chuẩn theo máy (Memory expansion card) Bộ nhớ trong (Memory): Với khả năng mở rộng lên đến 2.0 TB bộ nhớ trong loại DDR-3 RDIMM (64 khe cắm RAM), nâng cấp đến 3TB bộ nhớ trong nếu dùng thêm Module mở rộng bộ nhớ trong(Memory expansion Module - MAX5). IBM x3850x5 cho phép cắm tối đa 04 Cạc mở rộng bộ nhớ trong với trường hợp máy chạy 02 CPU, mỗi Cạc mở rộng bộ nhớ trong cho phép cắm 08 thanh Bộ nhớ trong RDIMM => tương đương 1TB RAM. Nếu muốn dùng nhiều hơn 1TB RAM bạn bắt buộc phải dùng thêm Module mở rộng bộ nhớ trong (Memory expansion Module) hoặc bạn phải nâng cấp lên sử dụng 4 CPU: Nhỏ hơn 1TB Bộ nhớ trong = dùng 02 CPU + tối đa 04 Cạc mở rộng bộ nhớ trong; Muốn lớn hơn 1TB Bộ nhớ trong = dùng 04 CPU + tối đa 08 Cạc mở rộng bộ nhớ trong = dùng 02 CPU + tối đa 4 Cạc mở rộng bộ nhớ trong + Module mở rộng bộ nhớ trong (Memory expansion Module)

Mỗi máy chủ x3850x5 cắm tối đa 04 Đơn vị xử lý trung tâm (CPU). Đơn vị xử lý trung tâm (CPU): Dòng máy IBM x3850x5 Sử dụng họ vi xử lý CPU Intel Xeon E7000, X7000 hoặc E7 series với khả năng mở rộng 04 CPU, tốc độ xử lý tối đa cho mỗi CPU là 2.4 GHz (10-core) và bộ đệm của CPU lên đến 30MB. Để ý là với các dòng máy chủ của IBM không hỗ trợ cắm các CPU khác loại nhau trên cùng một thân máy. Và với việc cho phép ghép 02 máy x3850x5 hoặc 04 máy x3850x5, … để tạo nên hiệu suất xử lý 8 node, 16 node, 32 node,…là lợi thế cực lớn của máy chủ IBM ở dòng hệ thống có nhiều bộ vi xử lý (với dòng ghép khoảng trên của nhiều node thì IBM gần như không có đối thủ trong lĩnh vực, có một biểu đồ thống kê việc này ở Internet mình sẽ cập nhật sau)

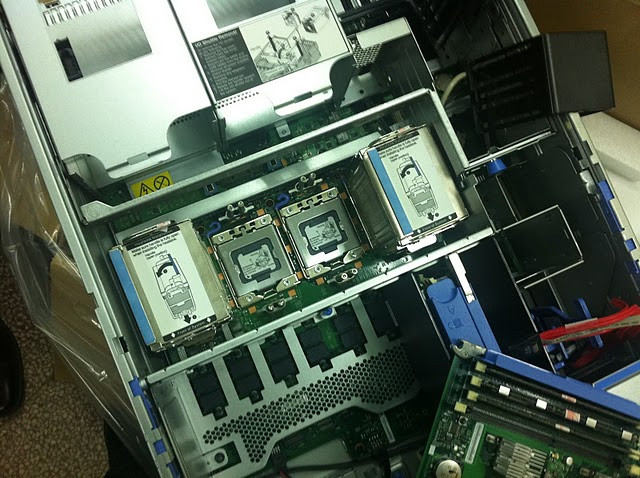

Cấu hình chuẩn IBM x3850x5 cắm 02 CPU ở vị trí số 1 và số 4. Dòng máy x3850x5 chỉ khác dòng máy x3950x5 về việc x3950x5 có sẵn cạc và cáp để có thể ghép các máy x3950x5 vào nhau thành một máy với nhiều node còn lại thì các cấu hình khác là hoàn toàn giống nhau (x3850x5 muốn ghép các máy thì phải mua thêm QPI Wrap Cạc + cáp nối)

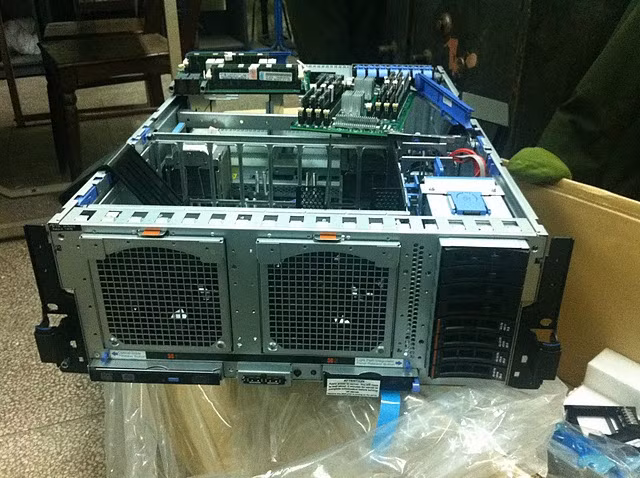

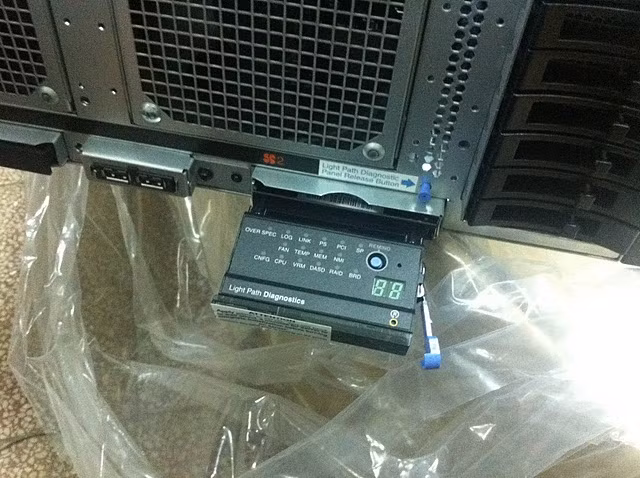

Mặt trước của máy với khe cắm 08 ổ cứng Hot-swap SAS/SATA. Với cầu hình sản xuất chuyên cho xử lý nên x3850x5 chỉ cắm trong tối đa 08 ổ cứng 2.5" Serial Attached SCSI (SAS)/SATA hoặc tối đa 16 ổ cứng SSD; Ổ cứng(HDD): với các định dạng giao tiếp SAS/SATA truyền thống hoặc ổ cứng thể rắn SSD công nghệ mới nhất, khả năng thay thế ngay khi máy chủ đang chạy với các ổ cứng lỗi.

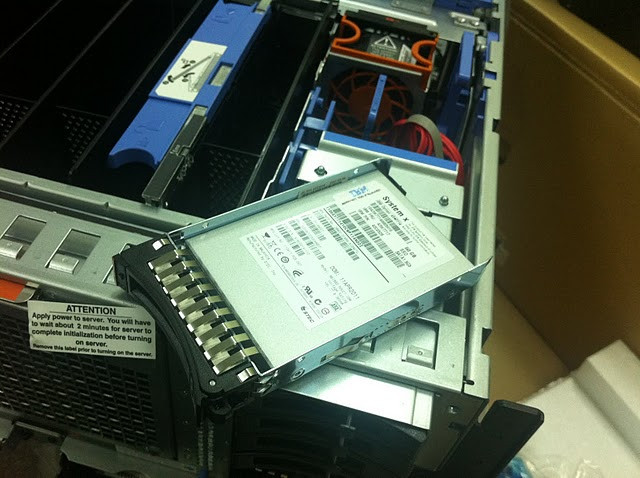

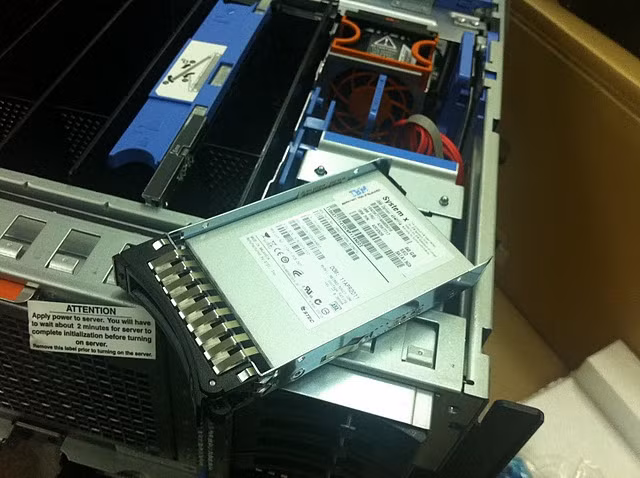

Với con máy này lần đầu tiên mình chứng kiến ổ cứng SSD dùng cho máy chủ, trong ảnh là ảnh thực tế của ổ cứng IBM 50 GB 2.5in Slim-HS SATA SSD, ổ cứng này chỉ mỏng bằng một nửa ổ cứng SAS(trong hình là ổ cứng SSD sử dụng khay của ổ cứng SAS) Với các doanh nghiệp sử dụng hệ thống máy chủ x3850x5 và x3950x5 thì thường họ mua kèm Hệ thống lưu trữ riêng (thường gọi là họ lưu trữ SAN), các ổ cứng gắn trực tiếp trên máy chỉ lưu trữ các chương trình để xử lý, còn dữ liệu thường được lưu sang hệ thống SAN, DS,…gọi là lưu trữ ngoài (external Storage); Dòng máy trước của x3850x5/x3950x5 là dòng máy x3850M2 và x3950M2 thậm chí chỉ cho phép cắm trong 04 ổ cứng 2,5” SAS, muốn lưu thêm thì xin mời dùng lưu trữ ngoài.

IBM x3850x5 sử dụng Cạc điều khiển ổ cứng như dòng máy x3650M3

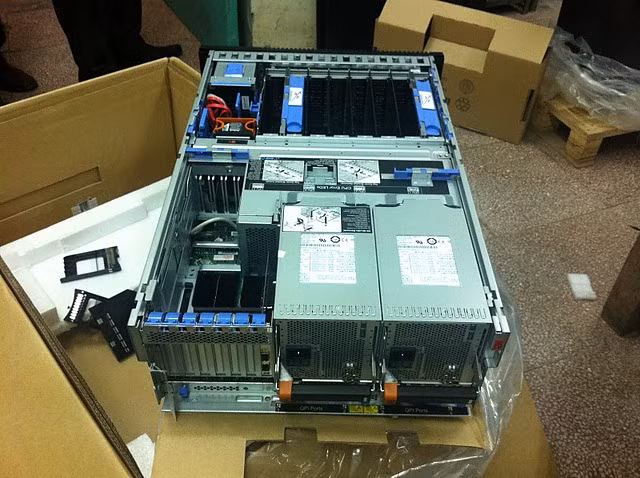

Cạc mạng (Network Interface): Tích hợp sẵn 02 cạc mạng cho tốc độ, như cấu hình máy giới thiệu trong bài này đi kèm có sẵn luôn 02 cổng kết nối quang 10Gbps (tùy model mới có cái này) tuy nhiên cũng không dùng ngay được mà bạn phải mua thêm cái Module quang nhỏ gọi là Transceiver để cắm vào cạc quang có sẵn rồi cắm dây cáp quang vào cái Transceiver này.

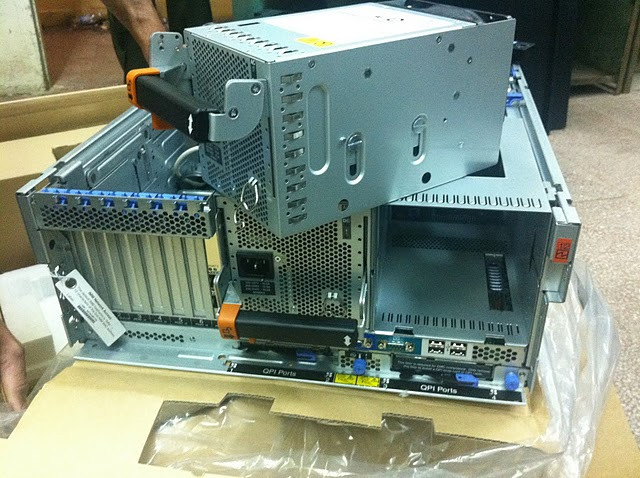

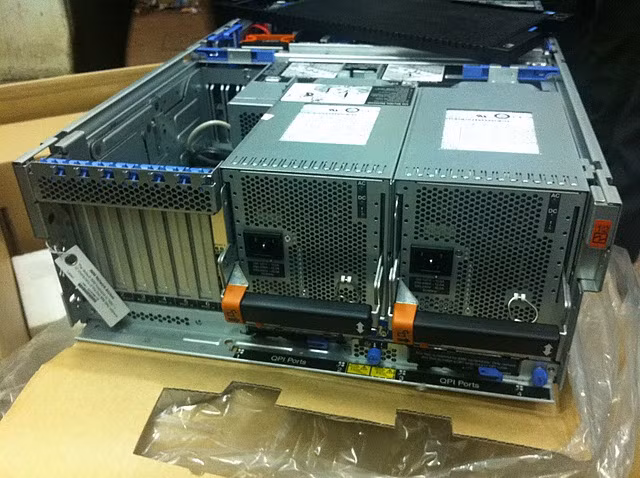

Cấu hình chuẩn với 02 nguồn 1975W thay nóng và phân tải

Bộ nguồn(Power Supply): Khả năng cắm cùng lúc 02 bộ nguồn công suất 1975W làm cho máy chủ x3850x5 hoạt động ổn định hơn với khả năng phân tải và thay thế nóng nếu 1 trong 2 bộ nguồn bị lỗi ngay khi máy chủ đang chạy. Ngoài ra bạn có thể nâng cấp thành 04 bộ nguồn với 02 bộ nguồn cắm trong Module mở rộng bộ nhớ trong.

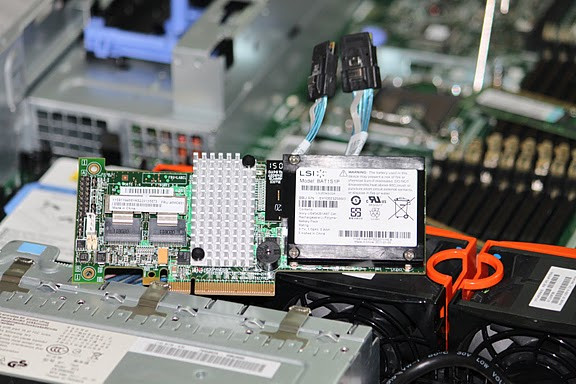

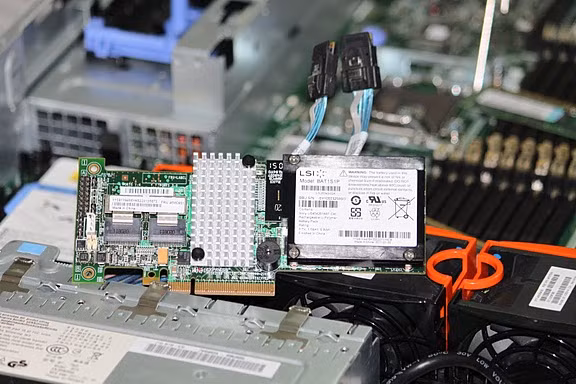

Cạc điều khiển ổ cứng - ServeRAID M5015 SAS/SATA Controller Cạc điều khiển ổ cứng (RAID controller): Sử dụng được với dòng x3650M3. Chuẩn có tốc độ kết nối 6 Gbps đến HDD, hỗ trợ các mức RAID chuẩn theo máy 0, 1, 10 hoặc khả năng nâng cấp mở rộng ở các mức 0, 1, 10, 5, 50, 6, 60 với 256 MB hoặc 512 MB bộ nhớ đệm giúp tốc độ đọc ghi dữ liệu vào ổ cứng nhanh hơn và giúp độ an toàn cho dữ liệu thực sự làm doanh nghiệp yên tâm.
